部署图介绍

部署图描述了系统与系统交互或集成所需的现有系统，例如：

• 谁将连接到系统或与系统交互，他们将如何做到这一点？

• 系统使用什么中间件，包括操作系统和通信方法和协议？

• 用户直接与之交互的硬件和软件（PC，网络计算机，浏览器等）？

如何开发部署图？

以下步骤概述了创建UML部署图时要采取的主要步骤。

1. 确定图表的目的

2. 将节点添加到图表中

3. 添加通信关联到图表

4. 如果需要，可以向图中添加其他元素，例如组件或活动对象

5. 如果需要，添加组件和对象之间的依赖关系

开发部署图

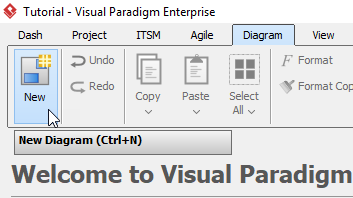

1. 单击工具栏中的Diagram> New。

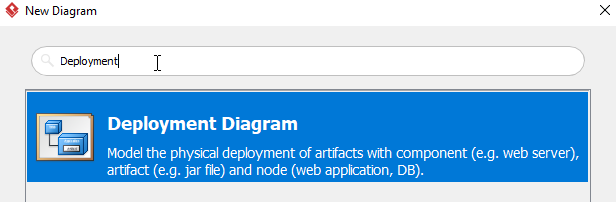

2. 在New Diagram窗口中，选择Deployment Diagram，然后单击Next。 搜索栏可以帮助您搜索图表。




3. 为该图命名，然后单击“确定”。 在本教程中，我们将命名图表Deployment Diagram Tutorial。

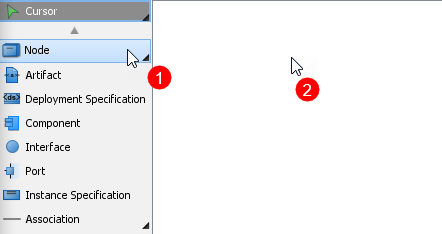

4. 要创建第一个节点，请从左侧菜单中选择“节点”，然后单击图上的任何空白区域。 双击名称重命名节点。




5. 要创建与其他节点关联的节点，请单击节点（本例中为Web Server），然后单击拖动资源图标资源目录。

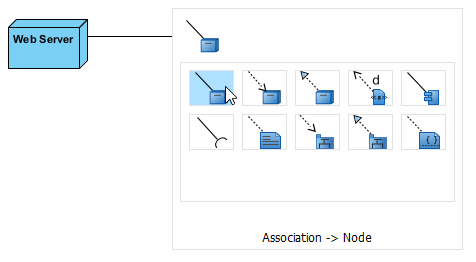

   释放光标时，将出现一个弹出菜单。 从菜单中选择Association  - > Node，将创建一个新节点。




6. 重复步骤5以生成更多节点。

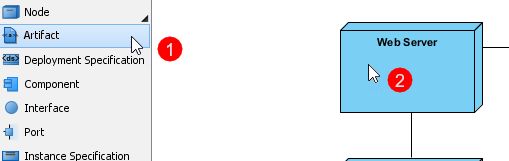

7. 要为节点创建工件，请单击左侧菜单中的工件，然后单击所需节点。 双击名称重命名工件。




8. 重复步骤7以获得更多工件。

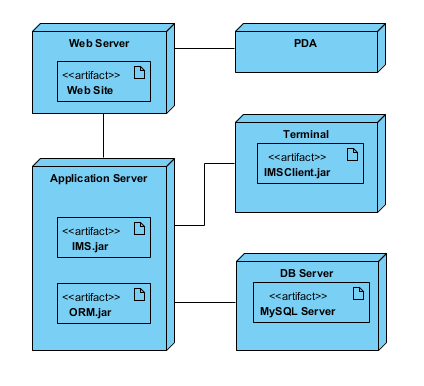

9. 你应该有一个类似于这样的图表：
