Visual Paradigm教程：如何制定平面图

翻译|使用教程|编辑：吴园园|2019-07-10 09:27:43.630|阅读 666 次

概述：Visual Paradigm是包含设计共享、线框图和数据库设计新特性的企业项目设计工具。本教程将讲解如何使用我们的工具制定平面图。

# 界面/图表报表/文档/IDE等千款热门软控件火热销售中 >>

相关链接：

【点击下载Visual Paradigm最新版本】

想要制定平面图？本教程将为您提供平面图的介绍，并告诉您如何与平面图制作者一起制定平面图。


什么是平面图？

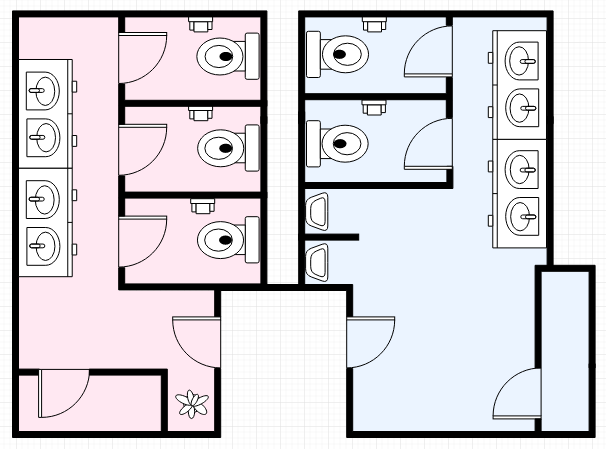

平面图是一个向上显示区域布局的图表。平面图通常显示墙壁，门窗的位置，以及家具，橱柜和电器等装置。平面图通常按比例绘制，并指示房间类型和房间尺寸。


楼层平面图的目的：

平面图是房屋或其他建筑结构等区域布局的直观表示。创建平面图是为了达到以下目的：

● 装修房屋，办公室，餐厅，学校等

● 作为构建建筑时使用的蓝图

● 电气装置，照明等的配置

● 在活动组织中提前做好计划

● 房间或建筑物的装修

平面图是显示特定区域的空间布局的建筑图。平面图显示固定装置的物理细节，并可包括用于指定装饰，构造方法或电气项目符号的构造注释。

如何绘制平面图？

1：从主菜单中选择Diagram> New。

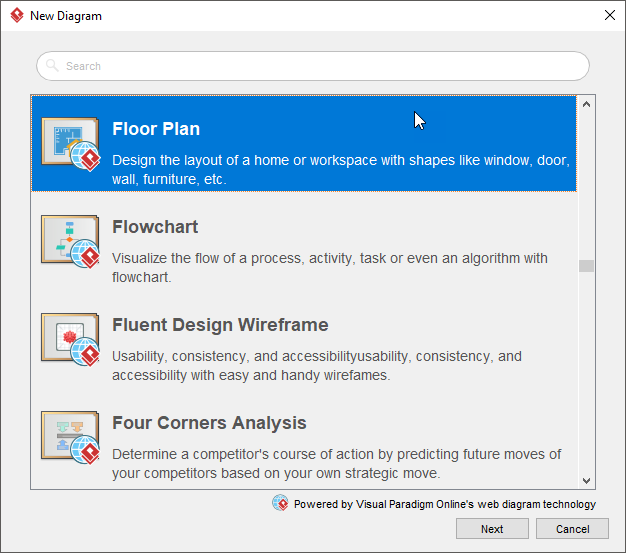

2：在New Diagram窗口中，选择“Floor Plan”，然后单击“Next”。


3：选择现有的平面图模板，或选择“Blank”以从头开始创建。点击“Next”。

4：输入图表名称，然后单击“OK”。

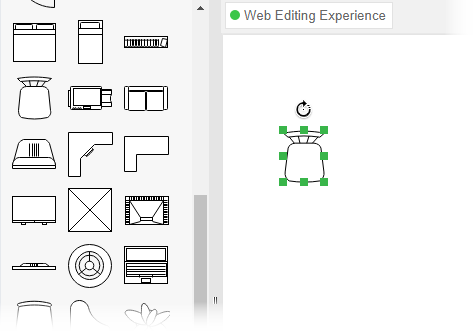

5：将平面图符号从调色板拖放到画布上


6：完成后，您可以将图表导出为图像（JPG，PNG，PDF，SVG等）并与他人分享（项目>导出>活动图表作为图像...）。
