ABViewer从零开始系列操作教学——编辑器

ABViewer提供编辑CAD文件和创建新文件。选择、绘制和编辑实体的工具位于选项卡编辑器上。在本章中，我们将详细讨论创建和编辑绘图的工具。

创建一个新文件

• 快速访问面板：
• 色带：文件->创建新文件
• 菜单：文件->创建新文件
• 热键：Ctrl + N

新命令用于创建一个新文件。默认情况下，新文件被命名为new。并具有标准的基本设置，可以在文件创建后在Properties面板中更改这些设置。可以根据模板创建绘图，新文件将继承哪些参数和对象。文件模板允许存储必须在创建的绘图中使用的自定义设置，例如文本样式、图层、对象和其他参数。

文件模板的使用情况在公共类别中的“设置”对话框中设置。要打开模板使用，请打开“设置”窗口中的“使用模板”选项。DXT文件模板扩展,必须存储在以下文件夹：C:\Users\USER_NAME\Documents\ABViewer 14\Templates

文件模板

文件模板存储自定义设置，如文本样式、维度样式和层。它们还可以包含任何实体。基于模板创建的文件将具有所选模板的设置和对象。模板文件有扩展名*.dxt，以及必须储存在C:\Documents and Settings\...\My Documents\ABViewer\Templates...

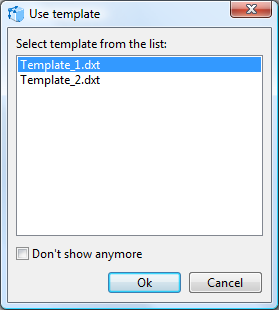

模板选项是在选项卡Common下的对话框选项中设置的。如果总是显示模板菜单选项是打开的，每次创建新文件时，您将看到Use template对话框，其中包含可供使用的已创建模板列表，并允许在创建文件的阶段选择所需的模板。默认情况下，模板的使用是关闭的。

ABViewer安装后,没有模板文件夹C:\Users\USER_NAME\Documents\ABViewer\Templates...它们可以由用户创建。请记住扩展名为DXT的文件模板必须存储在文件夹模板中。

元素选择

▲快速选择

快速选择按钮允许根据选择的筛选条件选择多个实体。

• 快速访问面板：
• 色带：编辑器->选择->快速选择
• 菜单：绘制->快速选择

快速选择按钮激活一个对话框，该对话框允许为选择定义过滤条件。窗口关闭后，符合筛选条件的对象将包含到选择项中。反之，除了满足过滤条件的元素外，所有的元素都被选中。还可以通过使用Quick select命令向当前选中的元素添加接收到的元素来创建复杂的选择。

▲使用鼠标

要选择一个实体，请用鼠标左键单击它。要选择几个实体：

1. 按住Shift键并单击鼠标左键选择所需的实体。
2. 打开快速实体输入模式并选择实体。
3. 使用选择矩形选择实体。

要选择忽略所有过滤属性的实体，请选择select all按钮或按Ctrl+A。

示例：使用选择矩形

在鼠标左键的帮助下指定矩形对角线的第一点，按住鼠标左键按下移动鼠标光标。将出现一个紫色或绿色的选择矩形。根据光标移动的方向选择鼠标按钮松开后的运动元素，可以通过以下两种方式实现:

• 从右到左创建一个选择矩形。长方形的颜色是紫色。只有完全位于选择矩形中的元素被选中。

• 从右到左创建一个选择矩形。长方形的颜色是绿色。选择矩形所交叉的所有元素都被选中。

-- 持续更新中 --
