翻译|使用教程|编辑:吴园园|2019-12-13 10:38:30.540|阅读 869 次
概述:描述时序图如何融合序列图和状态图以提供对象状态随时间变化的视图以及修改该状态的消息。
# 界面/图表报表/文档/IDE等千款热门软控件火热销售中 >>
相关链接:
Enterprise Architect是一个对于软件系统开发有着极好支持的CASE软件(Computer Aided Software Engineering)。EA不同于普通的UML画图工具(如VISIO),它将支撑系统开发的全过程。在需求分析阶段,系统分析与设计阶段,系统开发 及部署等方面有着强大的支持,同时加上对10种编程语言的正反向工程,项目管理,文档生成,数据建模等方面。可以让系统开发中各个角色都获得最好的开发效率。
时序图
UML时序图用于显示一个或多个元素的状态或值随时间的变化。它还可以显示定时事件与控制它们的时间和持续时间约束之间的相互作用。
状态生命线

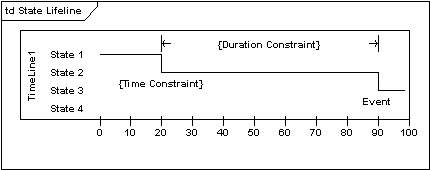

状态生命线显示了项目状态随时间的变化。X轴以选择的任何单位显示经过的时间,而Y轴标有给定的状态列表。状态生命线如下所示。
价值生命线
价值生命线显示了项目价值随时间的变化。X轴以所选择的任何单位显示经过的时间,与状态生命线相同。该值显示在每条值变化时交叉的一对水平线之间。价值生命线如下所示。
全部放在一起

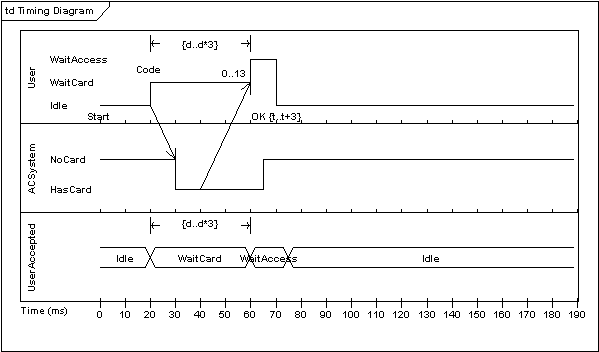

状态和价值生命线可以任意组合堆叠在一起。它们必须具有相同的X轴。消息可以从一条生命线传递到另一条生命线。每个状态或值转换都可以具有一个已定义的事件,一个指示何时必须发生一个事件的时间约束以及一个指示一个状态或值必须生效多长时间的持续时间约束。一旦应用了所有这些,时序图可能如下所示。
=====================================================
想要了解或购买Enterprise Architect正版版权,请
